彈簧圓錐破碎機 / 簡介

 PY系列彈簧圓錐破碎機是經過吸收國內外技術研制出的具有好水平的圓錐破碎機，結構合理，破碎原理及技術參數先進，運轉可靠，運行成本低。具有大破碎力，生產效率高、產量高的特點。

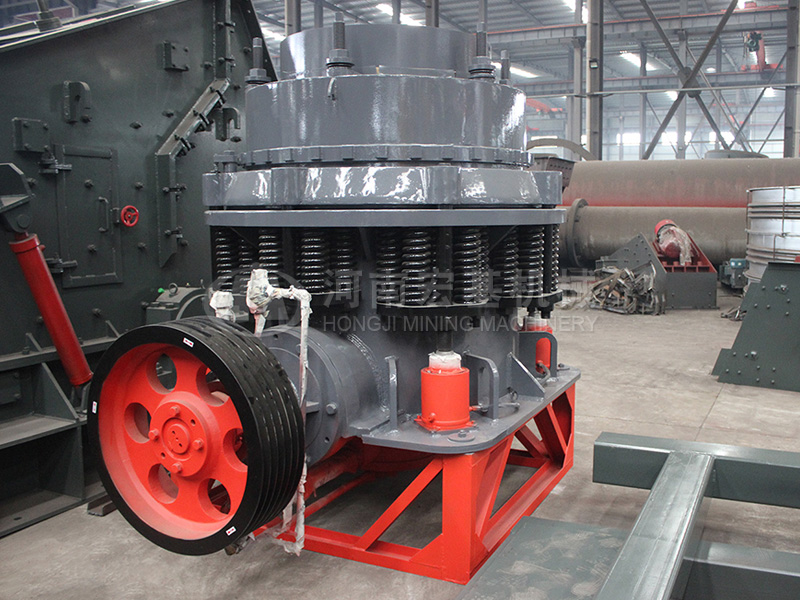

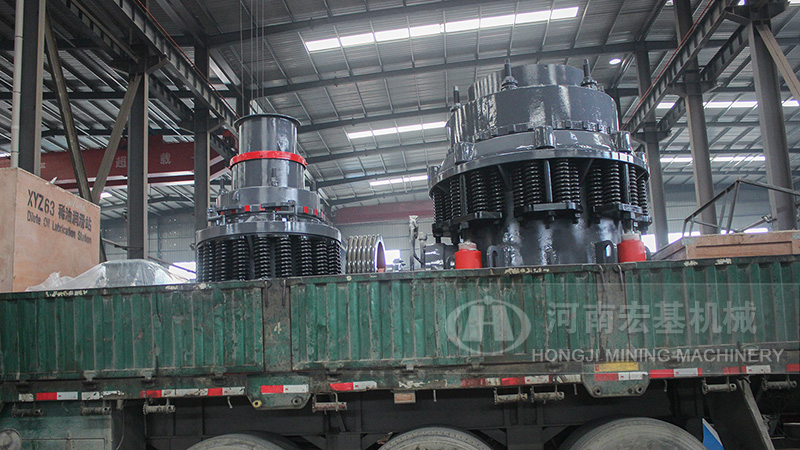

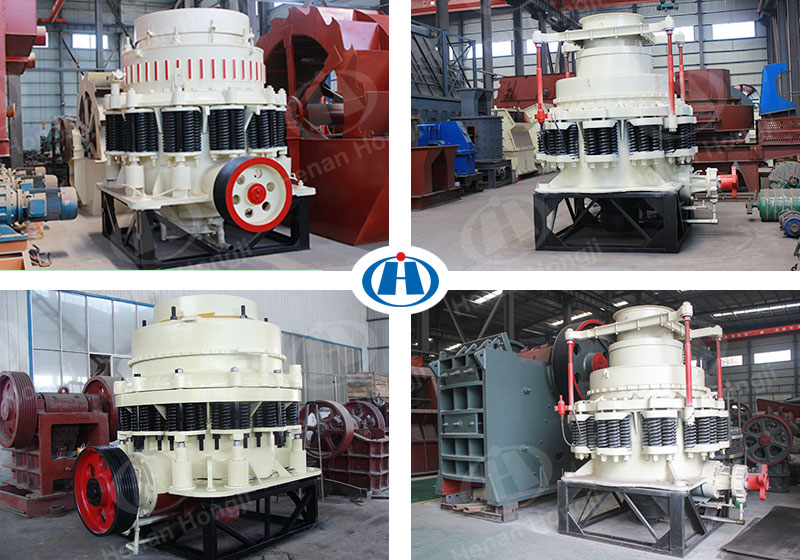

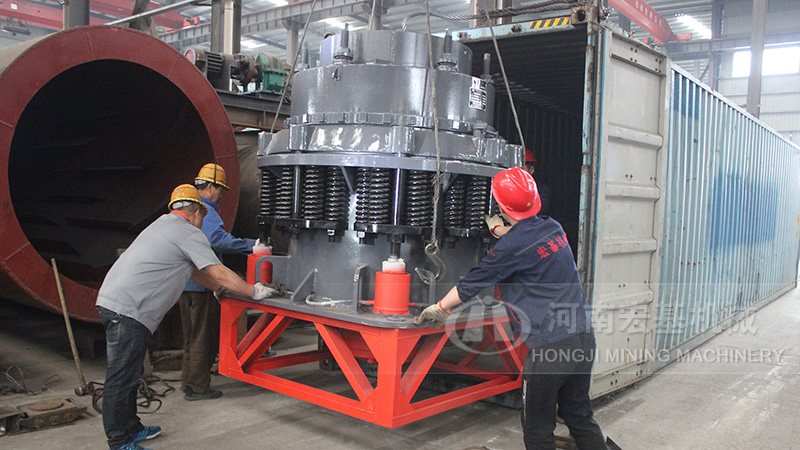

彈簧圓錐破碎機 / 圖片實拍

產品優勢：

1、性能高成本低
優化腔型、合理速度和沖程相結合，性能穩定可靠，生產能力提高，生產成本降低。運用層壓破碎原理，立方體成品增多，粒度均勻，級配合理。

2、層壓破碎、成品粒形優異
通過采用粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速，取代傳統的單顆粒破碎原理，實現對物料的選擇性破碎，顯著提高了產品細料比例和立方體含量，大程度上減少了針片狀物料。

3、多種破碎腔型、應用靈活、適應性強
此系列圓錐破碎機只須更換定錐襯板、動錐襯板，破碎腔形可從標準粗腔型到短頭細腔型任意變換，適應大范圍產品粒度要求。

4、運行安全可靠
大直徑主軸和重型化主機架，保證了設備堅固耐用，運行可靠。多點控制的獨立稀油潤滑系統，可確保軸承潤滑的雙重保護。過鐵保護裝置和自動控制系統，可實現自動安全保護。

5、稀油潤滑、可靠先進、提高使用壽命
獨特的稀油潤滑系統設計，大大提高了設備使用壽命。高性能非接觸式迷宮密封件無磨損，提高了阻擋粉塵的可靠性，從根本上消除了原彈簧圓錐破碎機油水混合等常見故障。

6、易于操作維修
所有部件均能從上部或側面拆裝，方便定錐和動錐總成的拆卸。液壓清腔系統可迅速清理破碎腔，大大減少了停機時間。


工作原理：

       工作時，電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。


彈簧圓錐破碎機 / 客戶現場

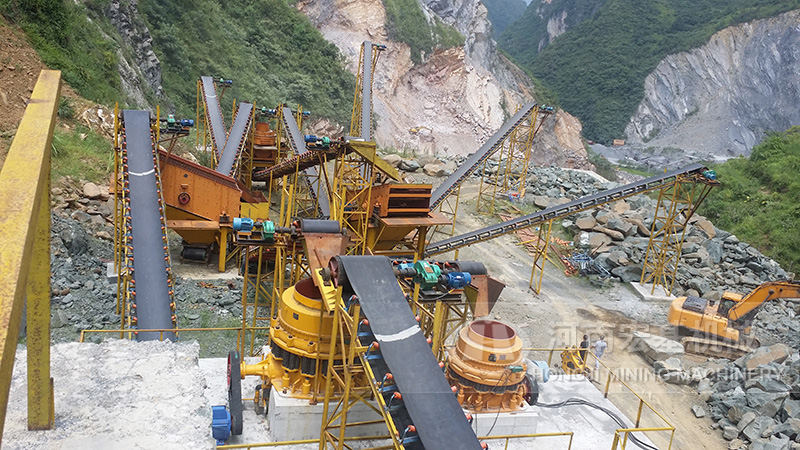

一、貴州石料線現場

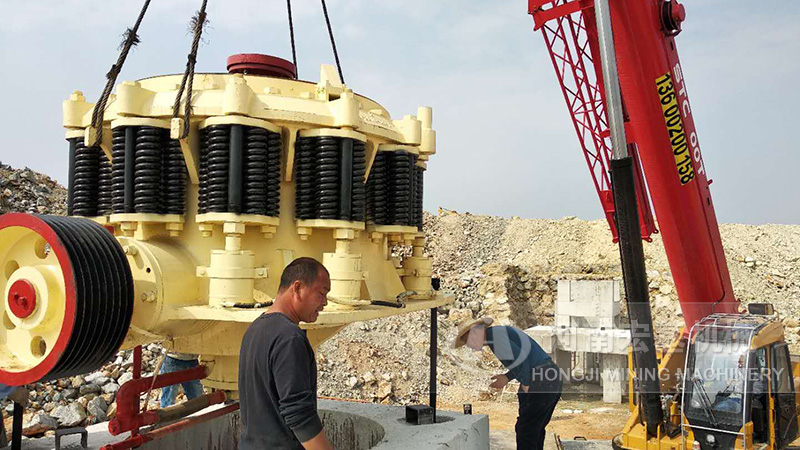

二、廣東汕尾石料線現場

彈簧圓錐破碎機 / 技術參數

型號	動錐直徑	腔型	給礦口尺寸		出料尺寸 (mm)	處理能力 (t/h)	主軸轉速 (r/min)	功率 (kw)	重量 (t)	外形尺寸 (mm)
			D（閉口邊） (mm)	D（開口邊） (mm)
CS75B	914(3’)	細型	83	102	9-22	45-91	580	75	15	2821 x 1880 x 2164
		粗型	159	175	13-38	59-163
CS160B	1295(4’)	細型	109	137	13-31	109-191	485	185	27	2800 x 2342 x 2668
		中型	188	210	16-38	132-253
		粗型	216	241	19-51	172-349
CS240B	1650(5’)	細型	188	209	16-38	181-327	485	240	55	3911 x 2870 x 3771
		中型	213	241	22-51	258-417
		粗型	241	268	25-64	299-635
CS315B	2134(7’)	細型	253	278	19-38	381-726	485	315	110	4613 x 3251 x 4732
		中型	303	334	25-51	608-998
		粗型	334	369	31-64	789-1270
